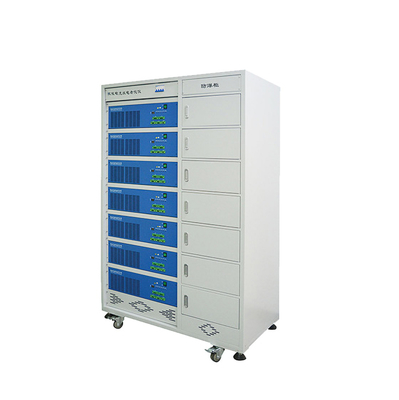

lithium de 100V 20A Ion Batterie Test de l'Équipement 1400W pour l'essai de charge et de décharge

Charge de batterie au lithium et Cabinet d'essai de décharge 100V 20A

1. Introduction à la portée de l'application et aux fonctions de l'équipement
1,1 portée de l'application des BCD : La charge de série de BCD et l'équipement de test de décharge est principalement utilisée pour le test cyclique de charge et de décharge de la batterie au lithium
1,2 articles d'essai : tension de protection de chargement de batterie, tension de protection de décharge, capacité, etc. Le dispositif a quatre étapes d'essai du remplissage, de la décharge, de l'étagère, et du recyclage. En éditant les étapes correspondantes, la batterie peut être examinée selon le processus réglé.

2.Second, la représentation principale de l'équipement de test :
2,1 fonction de charge et de décharge :
Il a la fonction de remplissage constante de tension actuelle et constante et la fonction de décharge actuelle constante, qui peut charger et décharger la batterie et enregistrer la capacité de batterie.
2,2 interface de charge et de décharge :
Répondez entièrement aux exigences du même port pour le remplissage et la décharge du paquet de batterie et des ports distincts pour charger et décharger, c.-à-d., 2 fils (P+ p) et 3 fils (P+ p c). En même temps, la batterie de machine-outil (CH+ P+ p) peut être vieillie pour la protection de remplissage du plat positif et la protection de décharge du plat négatif.
2,3 vérifiez la protection de tension :
En chargeant et en déchargeant la batterie, il est détecté si la protection de remplissage et protection de décharge du travail de batterie.
2,4 protection de sécurité :
fonction Anti-inverse de protection de connexion ; tension supérieure et limite inférieure plaçant la protection ; protection sûre de courant dérivé ;
2,5 mode en ligne :
Si l'instrument est célibataire ou moins de 5, il peut être relié au PC par la porte série ; si plus de 5 employer le mode de connexion réseau, le PC doit seulement fournir un port de réseau pour commander les instruments à moins de 60.
2,6 système de contrôle :
Le système logiciel adopte le mode classique et mûr de C/S. Il y a deux modes de communication : porte série et réseau. La porte série peut réaliser la communication précise entre plusieurs instruments dans la distance courte, et le réseau peut réaliser la communication précise entre beaucoup d'instruments dans la longue distance.
2,7 logiciel de PC :
Basé sur l'interface d'opération de Windows, la base de données de SQL est employée pour stocker l'essai, qui facilite considérablement le personnel pour questionner des données en ligne et pour exporter des données. Selon code barres de batterie, le temps, et le nombre de dispositif, la charge et la courbe de vieillissement de décharge peuvent être regardés, et la courbe peut être exportée en même temps.
